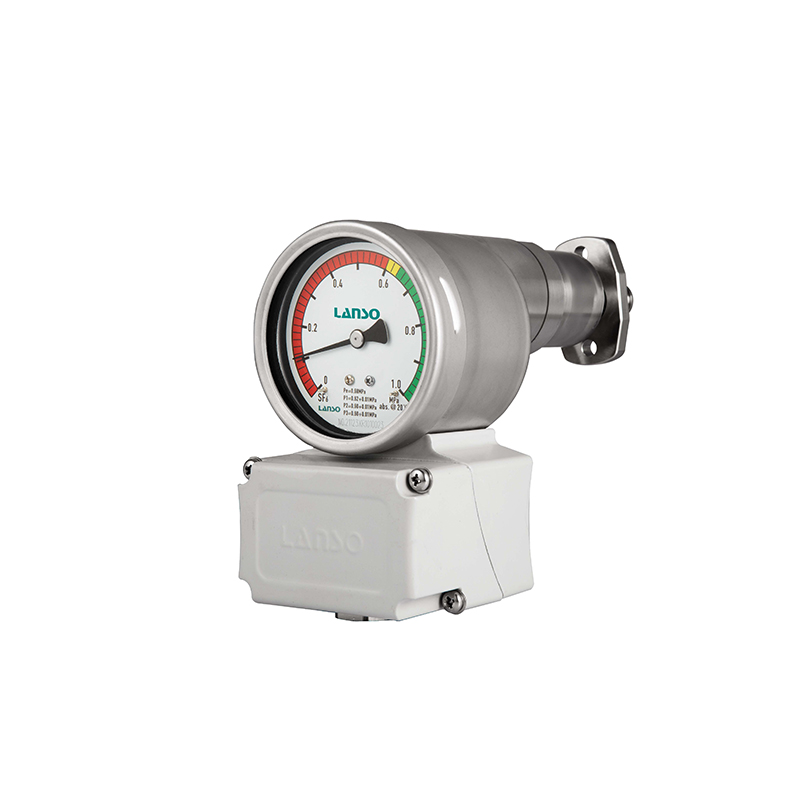

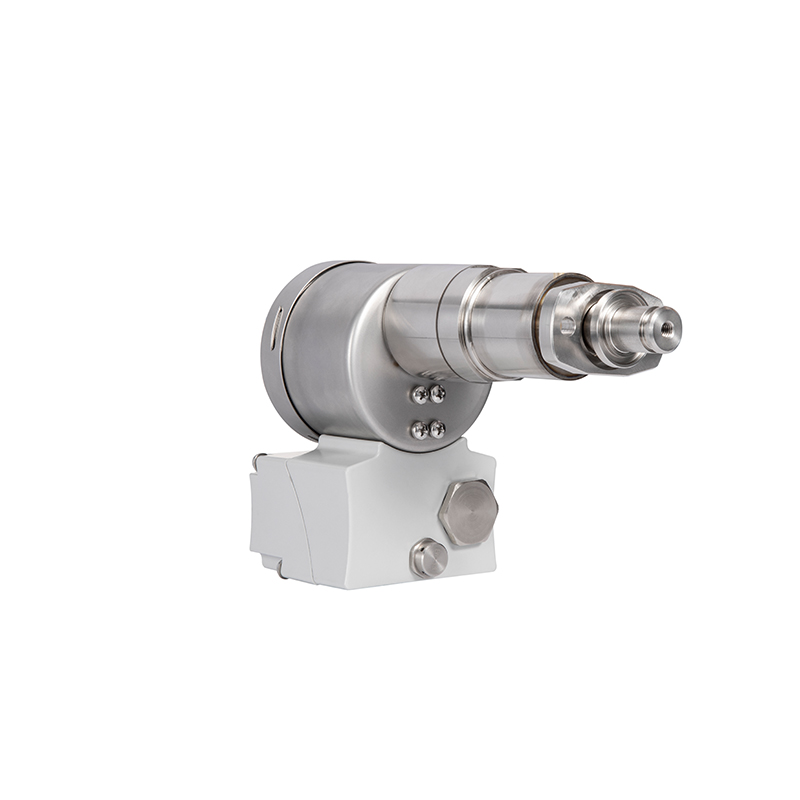

用于監視密閉容器中SF6氣體的密度，能夠現場顯示氣體密度，當密度值達到設定值時報警，具有實時遠傳SF6氣體密度變化數據，實現在線遠程監測功能。適用于高壓系統的監測。可提供新建變電站配套及現有變電站智能化改造等多種解決方案。

SF6絕緣組合電器（GIS）

SF6絕緣斷路器

SF6絕緣柱上開關

SF6絕緣變壓器

SF6絕緣互感器

SF6絕緣母線系統

1.       采用氣體補償，更高的設定點精度，適合室內和室外不同的安裝需求

2.       微動開關，可實現常開常閉點間自由切換

3.       上限三對節點，可實現雙報警雙閉鎖等多種選擇方案，監控更加安全可靠

4.       高抗震性，無需充油，無漏油隱患

5.       常閉接點不會因震動誤報警

6.       RS485總線接口，系統擴展方便，便于實現遙測、遙控功能。

7.       抗電磁干擾能力強

8.       全量程1級精度顯示、更高的遠傳模塊精度、更高的現場顯示與遠傳數據一致性精度

9.       全溫度區間下更準確的表計指示值和接點動作值

1.         測量范圍：-0.1 ~ 0.9MPa

2.         設定點精度：±1.0%FS（+20±1℃）

                ±1.6%FS（-30℃～+60℃）（氣態）

3.         指示精度：額定壓力，±1.0%FS（+20±1℃）

±1.8%FS（-20℃～+60℃）（氣態）

±2.3%FS（-30℃～-20℃）（氣態）

4.         遠傳模塊精度：

壓力：±0.5%FS

溫度：±1℃

P20：±1.0%FS

5.         防護等級：IP65

6.         工作溫度：-30°C ~ +60°C, 相對濕度≤ 95%RH

7.         泄漏率：  ≤1×10^-9 Pa·m³/s （氦氣檢漏）

8.         接口尺寸：M20×1.5（可定制）

9.         安裝方式：徑向或軸向

10.     電氣連接：動作點連接：可插拔式連接插頭，線徑 0.2 ~ 2.5 mm²

遠傳連接：可插拔式連接插頭，線徑 0.2 ~ 1.5 mm²

11.     接點絕緣性能：絕緣電阻：>100 MW (DC 500V)

工頻耐壓： 2kV, 50/60 Hz, 1min

12.     接點類型：微動開關

13.     沖擊等級：50g

14.     接點電氣參數：10(1.5)A,250V AC

0.1 (0.05)A,250V DC

15.     表玻璃：多層安全玻璃

16.     重量：  1.2kg

17.     感壓元件：波紋管及波頓管

遠傳部分主要電氣性能指標和規格

l  工作電壓：10V~30VDC

l  功耗：   <0.5W

l  通訊方式：RS485

l  通訊協議：ModBus RTU

l  傳輸速度：9600bps

l  電磁兼容性能

IEC61000-4-2：4級

IEC61000-4-3：3級

IEC61000-4-4：4級

IEC61000-4-5：4級

IEC61000-4-6：3級

IEC61000-4-8：5級

IEC61000-4-9：5級

IEC61000-4-10：5級

測量范圍

測量介質：SF₆、Air、N₂、SF₆+N₂等氣體

工作溫度：可選-40℃～+60℃
